Merawat Rantai Dan Gear Jialing Kancil

Jialing Kancil (JL70-3)
Jialing Kancil (JL70-3)

Kerjaan si Wulan (Tomboy) kali ini adalah melakukan perawatan rantai dan gear (atau biasa disebut dengan gear set) pada sepeda motor imut-imut Jialing Kancil (JL70-3) atau yang pada negara lain sepeda motor ini dinamakan Jialing Pony. Sebagai informasi, pada sepeda motor ini masih menggunakan penutup rantai (katengkas/ketengkes) layaknya sepeda motor zaman dahulu, hehehehe.

Oke deh, mari kita lihat si Wulan melakukan kegiatannya bermain bengkel-bengkelan, hihihihi.
  1. Siapkan peralatan berupa kunci sok ukuran 8', 10', kunci ring/pas 10', dan sikat gigi. Siapkan juga chain cleaner untuk membersihkan rantai dan gear. Sementara untuk pelumas rantainya gunakan chain lube.
  2. Tegakkan sepeda motor dengan standar tengah dan posisikan transmisi pada posisi netral. Kemudian lepas penutup rantai (katengkas/ketengkes) dengan cara melepas 4 buah baut penguncinya (lihat tanda panah gambar atas) menggunakan kunci sok 8' dan 10'.

    lepas baut pengunci
    lepas baut pengunci
    penutup rantai telah dilepas
    penutup rantai telah dilepas

  3. Lalu lepas tuas transmisi dengan terlebih dahulu melepas baut penguncinya menggunakan kunci ring/pas 10' (lihat tanda panah).

    lepas baut tuas transmisi
    lepas baut tuas transmisi
    tuas transmisi telah dilepas
    tuas transmisi telah dilepas

  4. Kemudian lepas cover magnet dengan cara melepas 3 buah baut penguncinya menggunakan kunci sok 8'. Langkah ini dilakukan agar dapat membersihkan gear bagian depan yang tertutup oleh cover magnet.

    lepas baut pengunci cover magnet
    lepas baut pengunci cover magnet
    gear bagian depan
    gear bagian depan

  5. Nah, sekarang adalah melakukan pembersihan rantai dan gir. Semprotkan chain cleaner secara merata ke bagian rantai dan mata gear. Tunggu sejenak, lalu gunakan sikat gigi untuk membersihkan kotorannya. Setelah dibersihkan lumasi rantai dengan chain lube.

    proses pembersihan
    proses pembersihan

  6. Kemudian lakukan proses pemeriksaan dan penyetelan. Periksa kondisi klip rantai, pastikan kondisinya masih layak pakai dan terpasang dengan benar. Setelah itu periksa dan setel ulang gerak bebas rantai.

    periksa dan setel rantai
    periksa dan setel rantai

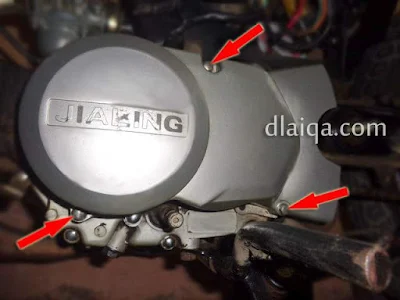

  7. Setelah penyetelan rantai selesai, pasang kembali cover magnet, lalu pasang kembali dan kencangkan baut penguncinya (lihat tanda panah).

    pasang kembali cover magnet
    pasang kembali cover magnet

  8. Kemudian pasang kembali tuas transmisi, lalu pasang kembali dan kencangkan baut penguncinya (lihat tanda panah).

    pasang kembali tuas transmisi
    pasang kembali tuas transmisi

  9. Kemudian pasang kembali penutup rantai (katengkas/ketengkes), lalu pasang kembali dan kencangkan 4 buah baut penguncinya (lihat tanda panah).

    pasang kembali penutup rantai
    pasang kembali penutup rantai

  10. Selesai. ^,^
