Memasang Kembali Motor Starter Toyota Kijang Super (5K)

Motor Starter Toyota Kijang Super (5K)

Yup, pada tulisan sebelumnya aku telah membahas tentang cara mengganti switch motor starter atau sering juga disebut dengan solenoid dinamo starter, serta juga telah melakukan pengujian tanpa beban pada motor starter tersebut. Kemudian disimpulkan bahwa motor starter yang sebelumnya bermasalah, sekarang sudah dalam kondisi OK dan siap digunakan.

Jadi motor starter tersebut akan dipasang kembali pada tempatnya. Oke deh, ayo kita mulai acara main montir-montirannya, hehehehe.

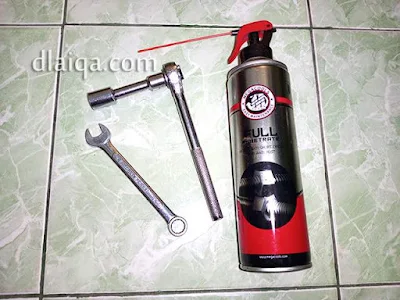

1. Siapkan peralatan berupa kunci sok 14' serta kunci ring pas 10' dan 12'.
   Siapkan juga gemuk (grease) dan kain lap.





   aneka peralatan




   gemuk (grease)




2. Posisikan motor starter di sekitar kolong mobil bagian depan, lalu pasang kabel pada terminal 30 motor starter yang menuju ke aki (+) (lihat panah A), kemudian pasang dan kencangkan mur penguncinya dengan menggunakan kunci 12'.
   Setelah itu pasang juga kabel pada terminal 50 motor starter yang menuju ke kunci starter (atau ke relay starter) (lihat panah B). Caranya cukup dipasang atau ditancapkan dengan tangan.





   pasang kabel-kabel pada motor starter




3. Kemudian lapisi tipis 2 buah baut pengunci motor starter dengan gemuk (grease).





   lapisi grease




4. Lalu pasang motor starter pada tempatnya. Pastikan dipasang dengan benar dan pas. Kemudian pasang dan kencangkan 2 buah baut penguncinya dengan menggunakan kunci sok 14' (lihat tanda panah). Oh iya, proses pada langkah ini agak sulit jika dilakukan sendiri karena ruang kerja yang cukup terbatas. Selain itu perhatikan juga jalur kedua kabel pada motor starter.





   pasang motor starter pada tempatnya




5. Kemudian hubungkan socket kabel yang menghubungkan terminal 50 motor starter dengan kunci starter atau relay starter (lihat tanda panah).





   hubungkan socket kabel




6. Setelah itu pasang terminal aki (+), lalu kencangkan (lihat panah A).
   Kemudian lanjutkan pasang terminal aki (-), lalu kencangkan (lihat panah B).





   pasang terminal aki




7. Nah, sekarang coba nyalakan mesin mobil. Apabila mesin dapat menyala dengan lancar artinya pekerjaan selesai. ^,^





   pekerjaan selesai





Tonton video-nya di sini:
