Mengganti Saklar Listrik Model Out Bow (Instalasi Luar Dinding)

Saklar Listrik Model Out Bow (Instalasi Luar Dinding)
Saklar Listrik Model Out Bow (Instalasi Luar Dinding)

Hmm, acara iseng-iseng kali ini adalah mengganti saklar lampu pada salah satu ruangan di rumahku. Yup, bisa dilihat pada gambar di atas dan gambar berikut bahwa switch atau tombol saklarnya lepas dari tempatnya yang disebabkan oleh ada bagian yang patah, huhuhuhu.

switch (tombol) saklar rusak
switch (tombol) saklar rusak

Mau tidak mau atau suka tidak suka, ya harus segera diganti, kalau tidak ya lampu di ruangan tersebut tidak bisa dinyalakan karena tombol saklarnya rusak. Oh iya, saklar yang digunakan adalah saklar engkel tunggal OB atau juga disebut OB engkel segi, (OB = Out Bow). Hmm, saklar model ini lazim digunakan pada instalasi listrik di luar dinding (out bow), instalasi model ini kerap dijumpai di gudang, pabrik atau instalasi listrik yang bersifat sementara (tidak permanen).

Oke deh, mari kita mulai acara main teknisi-teknisiannya, hehehehe.
  1. Siapkan saklar baru, siapkan juga peralatan berupa obeng (+), tespen dan tang.

    saklar model OB (tampak atas atau luar)
    saklar model OB (tampak atas atau luar)
    saklar model OB (tampak bawah atau dalam)
    saklar model OB (tampak bawah atau dalam)

  2. Matikan atau turunkan MCB utama yang berada pada meteran listrik agar lebih aman.
  3. Lepas penutup saklar dengan cara melepas 2 buah sekrup pengunci dengan menggunakan obeng (lihat tanda panah).

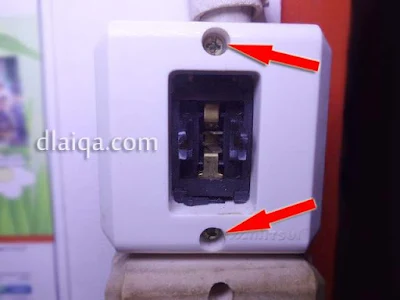

    lepas sekrup pengunci
    lepas sekrup pengunci

  4. Untuk lebih aman, lakukan pengecekan arus listrik dengan menggunakan tespen. Seharusnya tidak ada arus listrik yang mengalir karena arus telah diputus dengan menurunkan MCB utama pada meteran listrik. Apabila masih ada arus listrik yang mengalir hentikan pekerjaan sampai di sini dan segera hubungi teknisi listrik.
    Nah, apabila aman atau tidak ada arus listrik yang mengalir, lanjutkan kembali pekerjaan dengan melepas 2 buah kabel yang terhubung ke saklar (lihat tanda panah gambar atas). Caranya dengan mengendurkan sekrup penguncinya dengan obeng (lihat tanda panah gambar bawah).

    lepas kabel dari saklar
    lepas kabel dari saklar
    kendurkan atau lepaskan sekrup pengunci kabel
    kendurkan atau lepaskan sekrup pengunci kabel

  5. Lalu periksa kondisi kabel, pastikan masih dalam kondisi baik.

    cek kondisi kabel
    cek kondisi kabel

  6. Kemudian hubungkan kedua kabel dengan saklar yang baru (lihat tanda panah). Pastikan terhubung dengan tepat dan kuat. Jangan lupa kencangkan sekrup penguncinya.
    Untuk melakukan pengujian apakah saklar telah berfungsi normal, naikkan kembali MCB utama pada meteran listrik, lalu cek fungsi saklar. Apabila telah berfungsi normal lanjutkan ke langkah selanjutnya.

    hubungkan kabel dengan saklar yang baru
    hubungkan kabel dengan saklar yang baru

  7. Lalu rekatkan penutup saklar pada tempatnya, kemudian pasang dan kencangkan 2 buah sekrup penguncinya (lihat tanda panah).

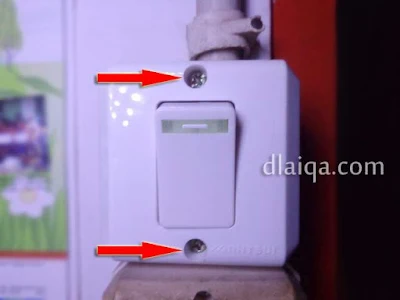

    rekatkan, lalu pasang dan kencangkan sekrup pengunci
    rekatkan, lalu pasang dan kencangkan sekrup pengunci

  8. Selesai. ^,^
