4 Agustus 2014

Cara Melepas Alternator Toyota Kijang Super

Alternator Toyota Kijang Super (5K)
Alternator Toyota Kijang Super (5K)

Hmm, acara iseng-iseng kali ini adalah melepas alternator atau dinamo ampere atau dinamo cas atau dinamo jalan pada mobil Toyota Kijang Super (5K). Alternator tersebut harus dilepas dari tempatnya karena mengalami masalah, yaitu tidak bisa menghasilkan listrik untuk menyuplai arus ke aki. Masalah utamanya belum diketahui, tetapi semoga saja masalahnya tidak terlalu serius dan masih bisa digunakan hanya dengan mengganti beberapa komponen yang rusak, hehehehe.

Oke deh, ayo kita mulai acara main bengkel-bengkelannya, hehehehe.
  1. Siapkan peralatan berupa kunci ring-pas ukuran 10', 12' dan 14'.

    aneka peralatan
    aneka peralatan

  2. Buka kap mesin, lalu lepas kabel terminal aki (lihat tanda panah). Gunakan kunci ring-pas 10' untuk mengendurkan mur dan baut penguncinya.

    lepas kabel terminal aki
    lepas kabel terminal aki

  3. Kemudian lepas konektor atau socket terminal F-N-E pada bagian belakang alternator (lihat panah A), caranya cukup dilepas dengan menggunakan tangan. Lalu lepas juga kabel yang terhubung ke terminal B alternator (lihat panah B) dengan menggunakan kunci ring 10'.

    lepas socket terminal F-N-E (A) dan kabel terminal B (B)
    lepas socket terminal F-N-E (A) dan kabel terminal B (B)
    socket dan kabel pada terminal telah dilepas
    socket dan kabel pada terminal telah dilepas

  4. Kemudian masuklah ke kolong mobil, lalu lepas mur penyangga alternator bagian bawah (lihat tanda panah). Gunakan kunci ring 14'.

    lepas mur penyangga alternator bagian bawah
    lepas mur penyangga alternator bagian bawah

  5. Kemudian keluarlah dari kolong mobil dan kembali ke posisi berdiri di bagian depan mobil. Lalu lepas baut pengunci bagian atas alternator atau baut penyetel alternator (lihat tanda panah). Gunakan kunci ring 12'.

    lepas baut pengunci alternator bagian atas
    lepas baut pengunci alternator bagian atas

  6. Kemudian masuk lagi ke kolong mobil, lalu lepas baut penyangga alternator bagian bawah (lihat tanda panah). Gunakan kunci ring 10'.
    Oh iya. hati-hati ketika sedang melepas baut ini karena baut ini adalah baut terakhir yang dilepas. Anda harus siap menahan alternator ketika baut penyangga dilepas dari tempatnya. Perhatikan juga ke bagian tali kipas (fan belt) ketika melepas alternator dari tempatnya agar tali kipas (fan belt) tidak rusak.

    lepas baut penyangga alternator bagian bawah
    lepas baut penyangga alternator bagian bawah

  7. Perhatikan urutan komponen-komponen pada baut penyangga agar tidak mengalami kesulitan ketika nanti akan kembali memasangnya. Bersihkan jika terdapat kotoran. Lalu simpan di tempat yang aman. Sementara untuk alternator-nya terserah anda mau diapakan, mau diganti dengan alternator yang baru atau mau dibongkar untuk mencoba memperbaikinya sendiri, hehehehe.

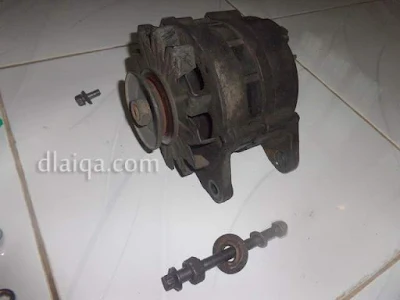

    alternator telah dilepas dari tempatnya
    alternator telah dilepas dari tempatnya

  8. Selesai. ^,^
