Membuka Body Dan Rumah Lampu Belakang Yamaha V-ixion

Yamaha V-ixion - Mika Lampu Belakang Pecah
Yamaha V-ixion - Mika Lampu Belakang Pecah

Kerjaan iseng-iseng kali ini adalah membuka body dan rumah lampu belakang pada sepeda motor Yamaha V-ixion (FZ150i v2). Sebagai informasi, sekitar bulan September yang lalu aku baru saja mengalami musibah, yaitu pada saat aku sedang berkendara dengan mengendarai sepeda motor aku disenggol dari belakang oleh sebuah mobil. Hasilnya bisa dilihat di gambar di atas, di mana mika lampu belakang sepeda motorku pecah, huhuhuhu.

Hmm, tapi aku masih bersyukur kepada Allah SWT karena pada kejadian itu aku tidak mengalami cedera sedikit pun, bahkan jatuh pun tidak, alhamdulillah Ya Allah. ^,^ Sementara pengemudi yang menyenggolku termasuk orang yang bertanggung jawab karena bersedia mengganti kerugian yang aku alami.

Kemudian setelah dari kejadian tersebut kami menuju dealer Yamaha terdekat dengan lokasi kejadian untuk melakukan pemeriksaan kerusakan yang dialami sepeda motorku. Hmm, setelah diperiksa oleh mekanik dealer tersebut, yang mengalami kerusakan hanya pada bagian mika lampu belakang, di mana mika lampu bagian luar pecah dan mika lampu bagian dalam retak.

Nah, masalahnya adalah suku cadang yang dibutuhkan di dealer tersebut stock-nya sedang kosong. Hmm, jadi aku tanya saja kepada mekanik di dealer tersebut kira-kira berapa estimasi dana yang diperlukan untuk mengganti kerusakan tersebut termasuk biaya jasa pasangnya. Dan setelah mengetahui estimasi biaya yang diperlukan, aku putuskan untuk mencari suku cadang tersebut di dealer Yamaha lainnya. Karena orang yang menyenggolku tersebut ingin menjemput anaknya sekolah, jadi ya aku beri pilihan saja kepadanya, mau ikut aku ke dealer lainnya atau cukup sampai di sini menemaniku. Akhirnya dia pun memutuskan untuk menemaniku sampai di sini saja, lalu dia memberikan sejumlah uang untuk biaya perbaikan sepeda motorku dan sekali lagi meminta maaf kepadaku. Oke deh, karena aku termasuk orang yang tidak begitu suka memperpanjang masalah akhirnya permasalahan pada kejadian di hari itu kami selesaikan secara damai di dealer tersebut.

Dan setelah mendapatkan suku cadang yang aku butuhkan di tempat lain, aku pun pulang ke asrama dan berencana melakukan perbaikannya di asrama. Oh iya, jika hanya mengganti mika lampu belakang sebenarnya cukup dengan membuka dua buah sekrup pengunci yang ada pada mika lampu belakang. Namun kali ini aku ingin memeriksa ulang apakah rumah lampunya tidak apa-apa, dan untuk membuka rumah lampu tersebut harus membuka juga body sepeda motor bagian samping.

Hmm, oke deh, berikut acara main bengkel-bengkelannya.

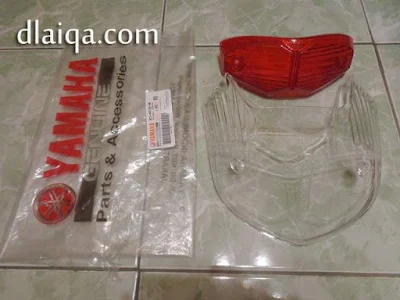

  1. Siapkan suku cadang berupa mika bagian luar lampu belakang yang tidak berwarna (bening) dan mika bagian dalam lampu belakang yang berwarna merah.

    mika lampu belakang
    mika lampu belakang

  2. Siapkan peralatan berupa kunci sok dan obeng (+).

    peralatan
    peralatan

  3. Buka jok, kemudian lepaskan 4 buah baut pengunci behel (handle belakang) dengan kunci sok ukuran 12' (lihat tanda panah).

    lepas baut pengunci behel
    lepas baut pengunci behel

  4. Lalu lepaskan 2 buah baut pengunci tutup atas lampu belakang dengan menggunakan kunci sok ukuran 12' (lihat tanda panah).

    lepas baut pengunci
    lepas baut pengunci

  5. Kemudian lepaskan dudukan bohlam lampu belakang (fitting + bohlam) dari rumah lampu (lihat tanda panah).

    lepaskan fitting bohlam lampu belakang
    lepaskan fitting bohlam lampu belakang
    fitting dan bohlam lampu belakang sudah dilepas
    fitting dan bohlam lampu belakang sudah dilepas

  6. Kemudian perhatikan body sebelah kanan, lepaskan 3 buah sekrup pengunci body dengan menggunakan obeng (+) (lihat tanda panah merah), dan 1 buah baut dengan kunci sok (lihat tanda panah biru), lalu saat melepas body perhatikan kuncian yang menyatu dengan body, kemudian lepaskan secara perlahan dan hati-hati agar tidak ada bagian patah.

    buka body sebelah kanan
    buka body sebelah kanan

  7. Lakukan hal yang sama pada body sebelah kiri.

    body sebelah kiri telah dibuka
    body sebelah kiri telah dibuka

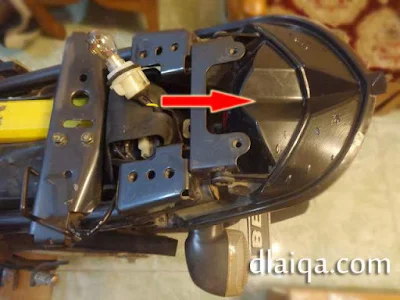

  8. Kemudian lepas rumah lampu dari sepeda motor, perhatikan kunciannya.

    lepas rumah lampu
    lepas rumah lampu

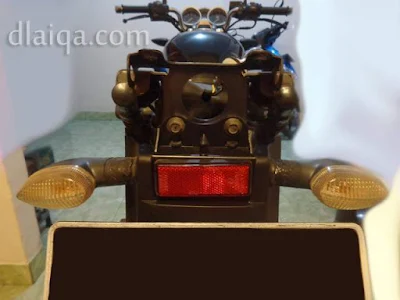

    rumah lampu telah dilepas
    rumah lampu telah dilepas

  9. Lepaskan sekrup pengunci mika lampu dengan obeng (+) (lihat tanda panah), kemudian lepaskan perlahan mika bagian luar yang tidak berwarna (bening), kemudian lepaskan juga mika bagian dalam yang berwarna merah.

    lepas sekrup
    lepas sekrup
    lepas mika lama
    lepas mika lama

  10. Kemudian pasang mika baru dan kencangkan sekrup penguncinya (lihat tanda panah).

    pasang mika baru dan kencangkan sekrup
    pasang mika baru dan kencangkan sekrup

  11. Kemudian pasang kembali rumah lampu di sepeda motor.

    pasang kembali rumah lampu
    pasang kembali rumah lampu

  12. Lalu pasang kembali fitting dan bohlam ke dalam rumah lampu, setelah itu rapihkan kabel-kabel dan pasang kembali karet penutupnya.

    pasang kembali fitting dan bohlam
    pasang kembali fitting dan bohlam
    rapihkan kabel-kabel dan pasang penutupnya
    rapihkan kabel-kabel dan pasang penutupnya

  13. Kemudian pasang kembali body sebelah kanan, pasang dan kencangkan sekrup serta baut penguncinya (lihat tanda panah). Setelah itu pasang juga body sebelah kiri.

    pasang kembali body sebelah kanan
    pasang kembali body sebelah kanan
    pasang kembali body sebelah kiri
    pasang kembali body sebelah kiri

  14. Lalu pasang kembali tutup atas lampu belakang, kemudian pasang dan kencangkan kedua buah baut penguncinya dengan kunci sok (lihat tanda panah).

    pasang kembali tutup atas lampu belakang
    pasang kembali tutup atas lampu belakang

  15. Kemudian pasang kembali behel (handle belakang), lalu pasang kembali dan kencangkan ke-empat buah baut penguncinya dengan kunci sok (lihat tanda panah).

    pasang kembali behel (handle belakang)
    pasang kembali behel (handle belakang)

  16. Kemudian pasang kembali jok tempat duduk.

    pasang kembali jok
    pasang kembali jok

  17. Tarraaaa, selesai. ^,^

    selesai
    selesai
